西夏熱電廠余熱回收項目性能測試報告

1、項目概況

（1）工程名稱：2019年余熱回收設備采購及循環水管道安裝工程

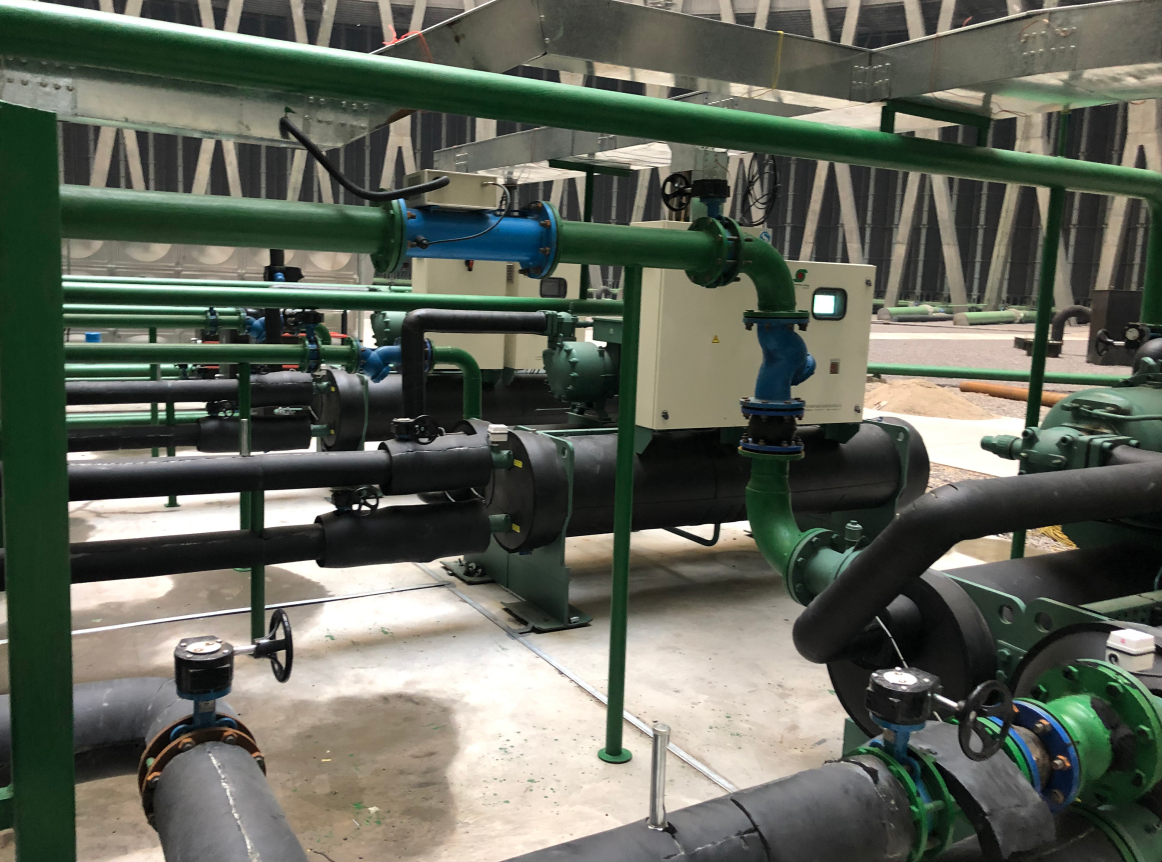

（2）項目完成情況：熱泵機組及附屬設備安裝完成，并調試驗收合格，每小時產出溫度

75℃、流量30t/h的熱水。

2、性能測試

  2021年12月10日，在西夏熱電有限公司間冷塔內對余熱回收設備采購及循環水管道安

裝工程項目進行綜合性能測試。

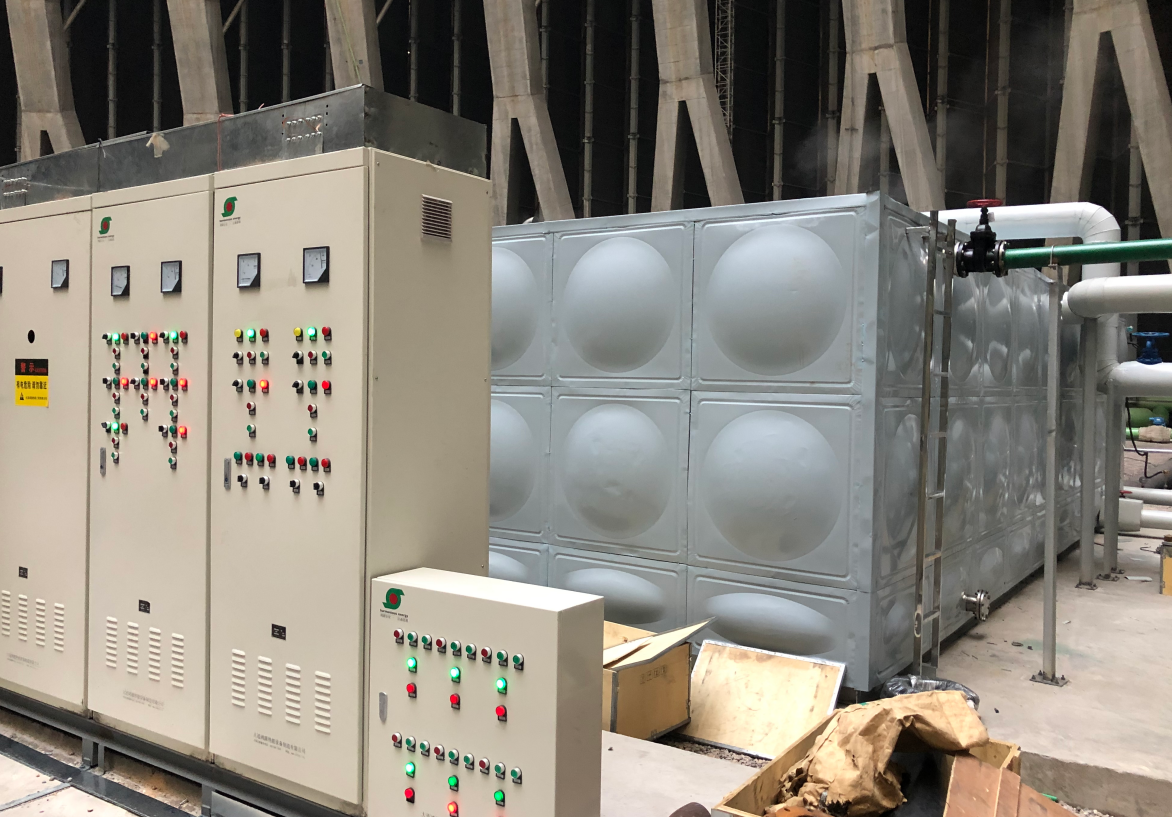

1. 按照余熱回收制備熱水裝置操作規程進行檢查和確認。首先冷水水箱加水及打開系統

循環水、冷水溫度為8℃。循環水進口溫度42℃，系統管道無漏點。

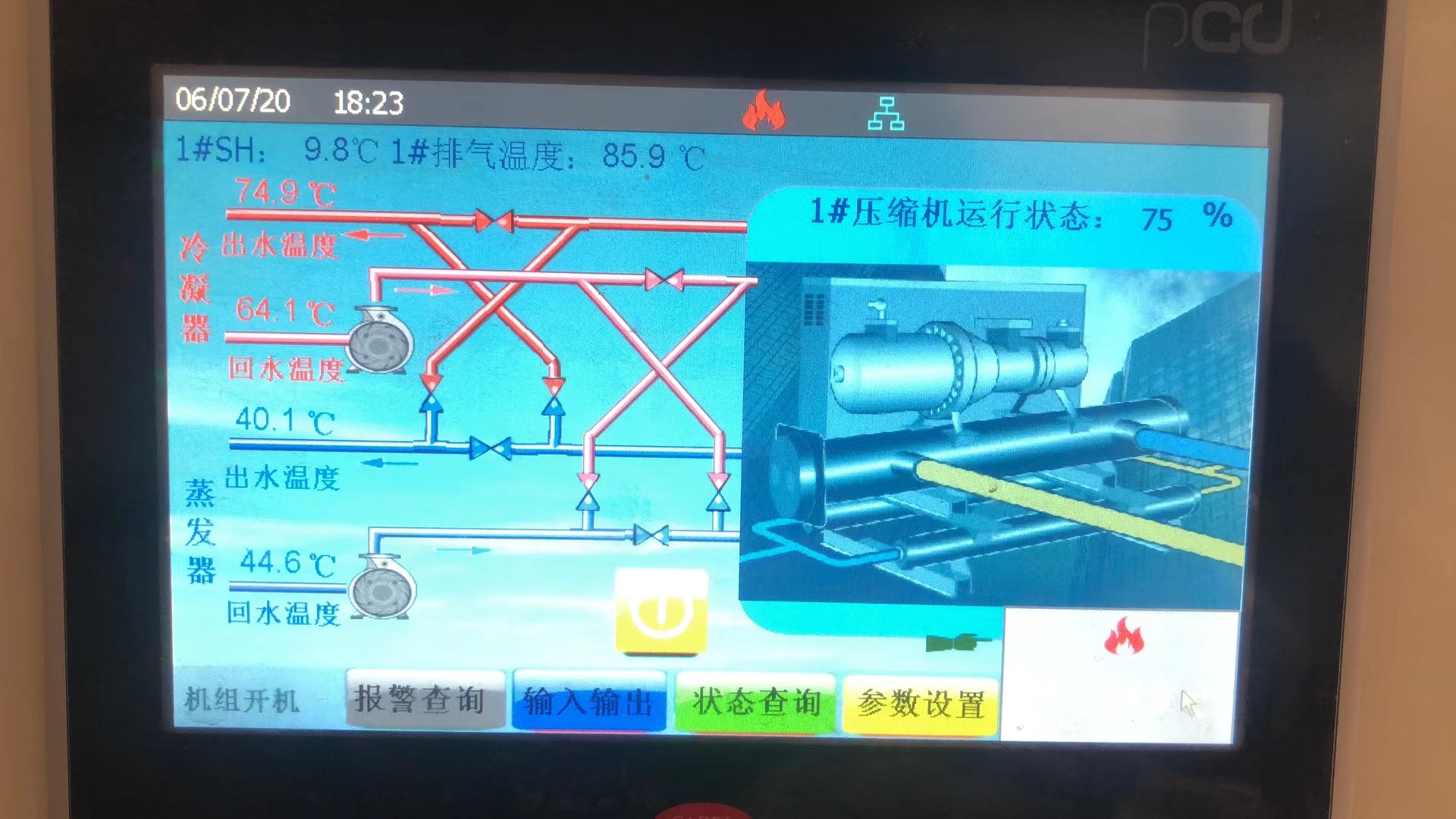

2. 熱泵機組開啟自動模式，系統三臺機組啟動，15:51分，三臺熱泵負荷達到100%，末

端出口溫度達到74.5℃，出口流量30.58t/h。此時循環水回水溫度為36℃，機組繼續運行。

運行至16:22分時，熱泵流量29.68t/h，出口溫度75.3℃。系統運行0.5小時進行進行測試，

15:51分電表數值為169.3KW/h，16:22分電表數值為169.9KW/h。

3. 性能測試結果

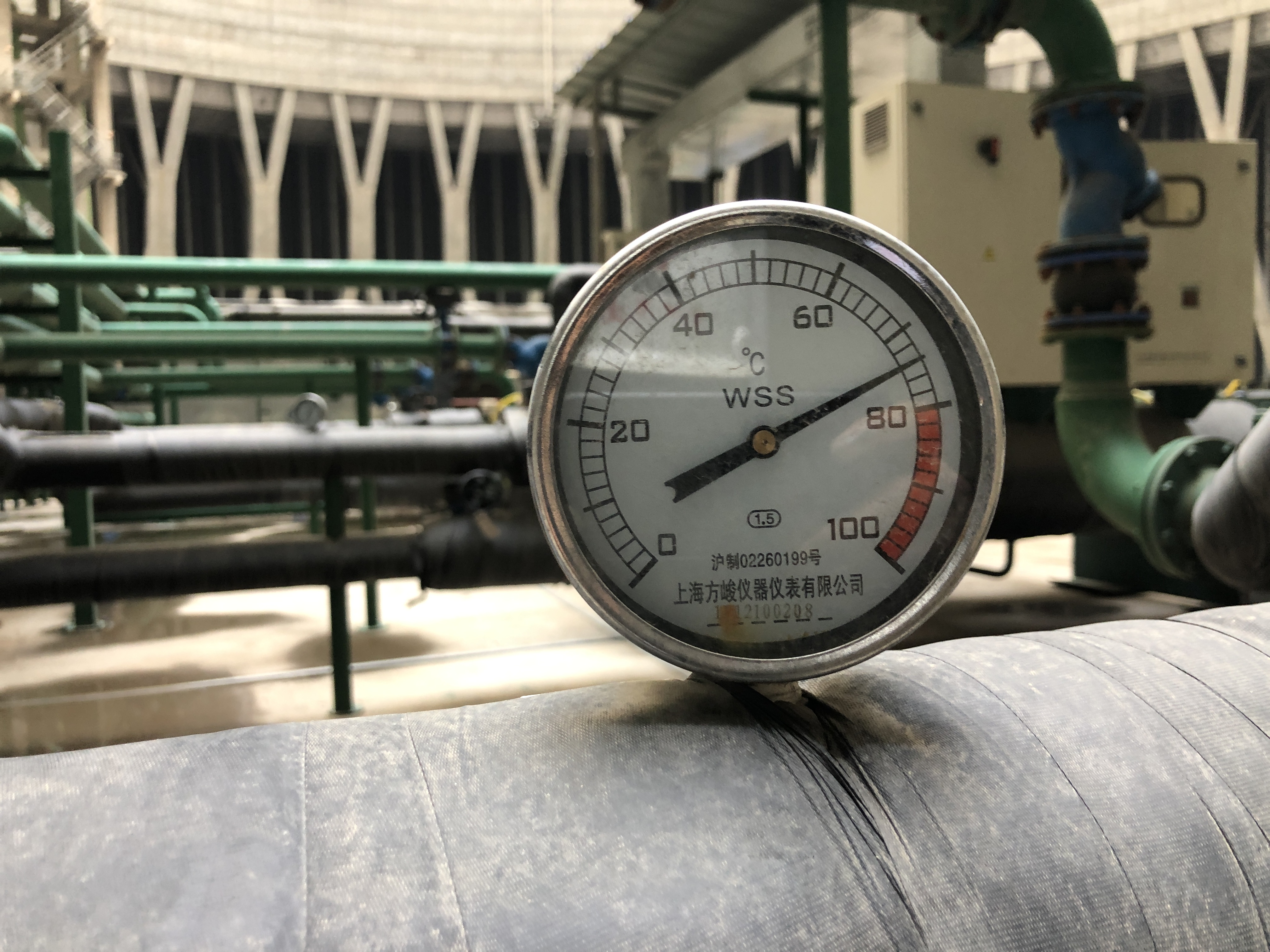

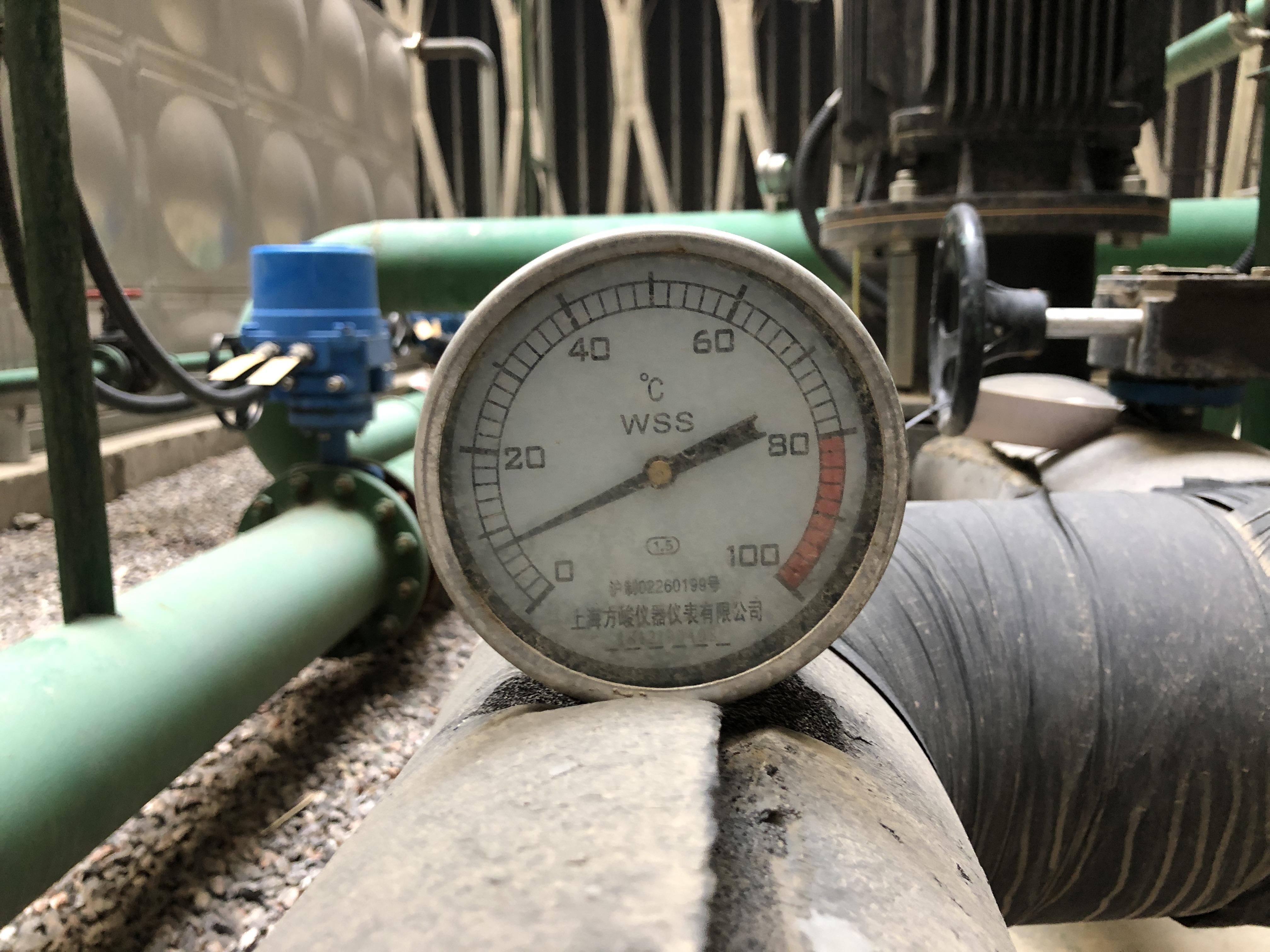

  經過現場流量表、現場溫度計確認，該系統的循環水進水壓力0.45MPa、冬季循環水溫度

45℃、夏季循環水溫度50-55℃、循環水流量25000t/h，回水壓力0.31-0.32MPa，入口自來水

溫度在15℃的條件下，熱泵機組在出口自來水溫度均達到技術要求的75℃，流量均達到30t/h。

按照合同技術文件要求熱泵系統的綜合能效（綜合能效cop=制熱量/用電量），

制熱量=供熱水流量×水比熱×（自來水末端溫度-自來水初始溫度）×時間

      =1.163w·h/kg·℃×30t/h×（75℃-10℃）×0.5h=1133KW

現場安裝的電表的起碼是169.3KW/h，運行0.5h后的止碼是169.9KW/h，電流互感器的電流比

是1000:5，故系統運行0.5h耗電量是120KW。

綜合能效cop=制熱量/用電量=1133KW/120KW=9.4

按照（GB19577-2004）機組能效標準綜合能效COP大于5，為Ⅰ級能效，因此本系統的能效等

級為Ⅰ級。
